CC-Link IE安全通信功能
在CC-Link IE的各網絡上實現的安全通信功能
CC-Link IE Safety在最大限度地發揮了CC-Link
IE各網絡的特性的基礎上實現了安全通信功能。通過CC-Link IE Safety，可以在普通控制與運動控制系統中混合安全控制。
CC-Link IE安全通信功能特性
在CC-Link IE的各網絡上實現安全通信功能
- 根據CC-Link IE的各網絡的高速性，可構建響應性能高的安全系統。
在普通控制與運動控制中實現安全控制的混合。
- 可以在普通控制、運動控制系統中導入安全控制系統。
基于安全通信的國際標準
- CC-Link IE安全通信符合IEC 61508 SIL3等級
安全控制與普通控制可以混合使用
實施安全通信的CC-Link IE系統，可以由具有安全通信功能的CC-Link IE站（IE安全站）與沒有安全通信功能的CC-Link IE站（IE普通站）構成。如圖1所示。
圖1 CC-Link IE TSN配置案例
*同時支持CC-Link IE Control網絡和CC-Link IE Field網絡的規格。
兼容標準
CC-Link IE安全通信功能對應的國際安全標準如表1所示。CC-Link IE安全通信功能滿足IEC 61508 SIL3的等級。另外，CC-Link IE安全通信功能遵循IEC 61784-3中定義的功能安全通信的基本概念。
表1 對應的國際安全標準
| 標準編號 | 名稱 | 安全等級 |
|---|---|---|
| IEC61508:2010 | 電氣/電子/可編程電子安全系統的功能安全 | SIL3 |
| IEC61784-3:2010,2016,2017 | 工業通信網絡-行規-第三部分：功能安全現場總線 | - |
安全通信的基本動作
連接至CC-Link IE Safety的安全站具有安全通信層。IE

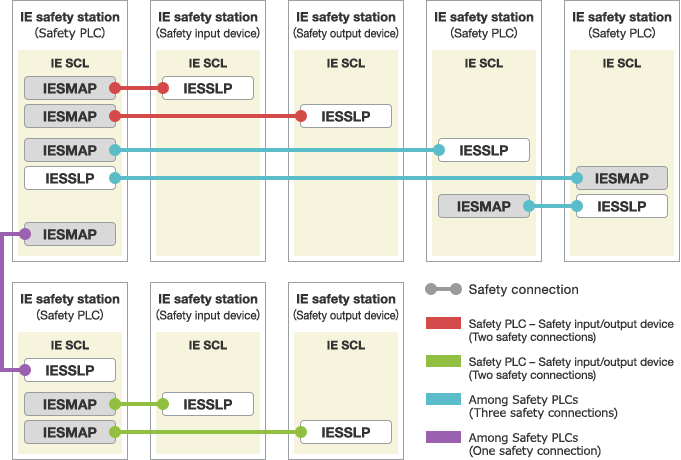

的安全通信層包含一個或多個IESMAP（主站）或者/和一個或多個IESSLP（從站）。IESMAP是一種協議機，它建立了與IESSLP的通信，IESSLP定義了安全參數和與IESSLP之間的安全通信。IESMAP在整個過程中始終建立安全通信。
IESSLP是一種協議機，它建立與IESMAP的安全連接，發出請求，同時執行與IESMAP的安全連接。
IESMAP（IE 安全主站協議機）
協議機建立與IESSLP的安全通信，IESSLP在發送了向IESSLP的請求后反饋了安全參數，并確認其身份，并與IESSLP執行安全通信。
IESSLP(IE 安全從站協議機)
協議機建立與IESMAP的安全通信，發送連接請求，然后和IESMAP建立安全通信。
規格
| 項目 | 規格 |
|---|---|
| 通信方式 | 連接類型 |
| 最大站數 | 依賴于CC-Link IE作為基礎： CC-Link IE Control網絡：120 CC-Link IE Field網絡：254 CC-Link IE TSN: 64770 |
| 同一站的最大連接數 | 2 |
| 安全更新最大連接點數 | 輸入：4-100字節 / 輸出：4-100字節 |
| 安全等級（IEC61508） | SIL3 |
