株式會社Macnica
業界首創，支持CC-Link IE Field的FPGA用IP
為Intel?公司的FPGA開發，相當于CC-Link IE Field智能設備站專用的CP220，支持循環通訊和瞬時通訊，專用于CC-Link IE Field的通信，可最大程度減輕CPU負載。
配備相當于CP220的功能
- 配備相當于三菱電機生產的專用通信LSI(CP220)的功能
- 智能設備站用途
- 支持循環通訊和瞬時通訊
- RX/RY=每個2048位，RWr/RWw=每個1024字
- Intel?的軟核CPU Nios?Ⅱ以減輕CPU負載
IP核心資源（ALT-CLIEFA-USOC）
- 支持低價FPGA Cyclone? VE
- 邏輯單元：37,000LEs
- 內部RAM ：1,400,000位
- DSP塊：4塊
- PLL：4個

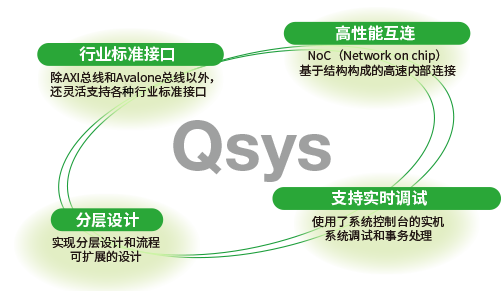

- 通過intel?公司的系統集成工具Qsys，控制與Avalon?-MM相連的Nios?Ⅱ
充分利用FPGA的優點
- 可將現有的FPGA設計和相當于CP220的IP核心安裝在相同F(xiàn)PGA中
- 可通過使用了Quartus? Prime的傳統FPGA設計方法進行設計
- 將CPLD用作外部安全芯片以保護IP核心
開發環境
-

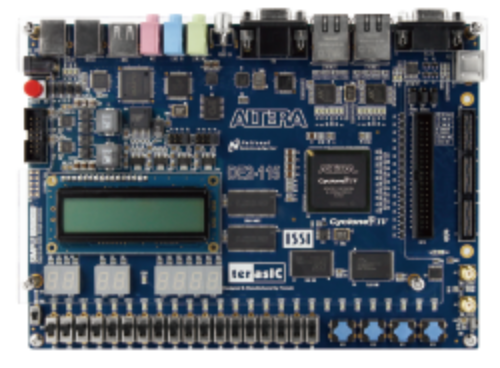

將Industrial Network Kit（INK）用作開發板
（與IP核心分開購買） - 加密IP核心數據
- IP核心用戶手冊
- 用戶手冊
- 樣本設計
聯系方式
MACNICA, Inc. ALTIMA Company
Headquarters: +81-45-476-2155
Nagoya: +81-52-533-0252
Osaka: +81-6-6397-1053
Utsunomiya: +81-28-627-1071
URL : https://www.alt.macnica.co.jp
<聯系我們>
https://f.msgs.jp/webapp/form/16344_qey_26/index.do
